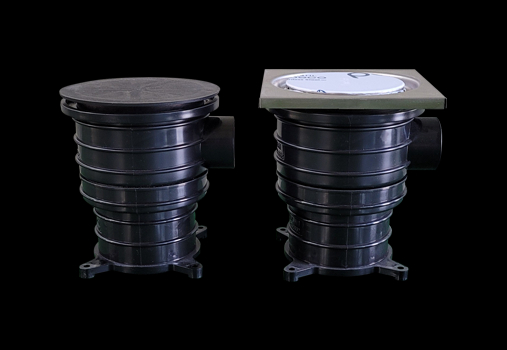

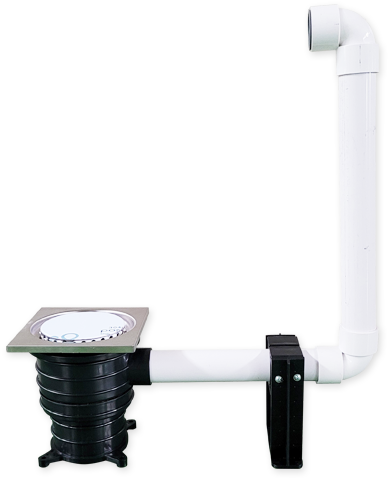

| 벤트드레인 제품상부/유가 | |
|---|---|
| 재질 | ABS, 스테인레스 |
| 규격 | 150X150 또는 200X200 |
| 배관규격 | ∅100A |
| 드레인 | 상, 하 높이 조절기능 |

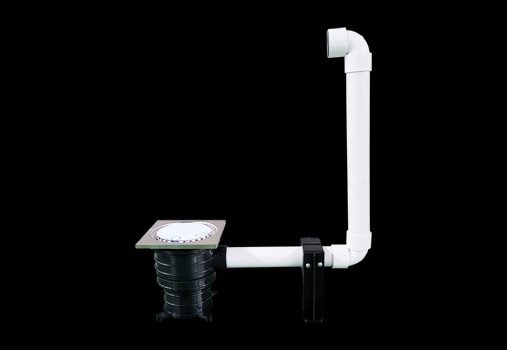

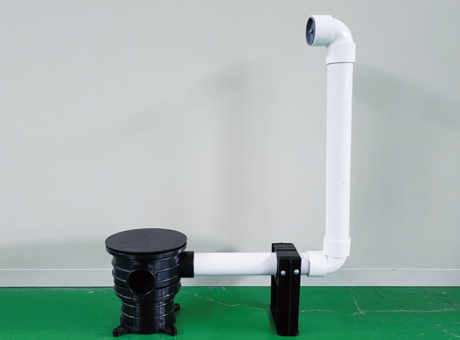

| 벤트드레인 제품하부/스리브 상, 하 | |
|---|---|
| 재질 | ABS |
| 측관 배관 규격 | ∅35A |
| 35A 수평 배관 | 길이 350mm |
| 35A 수직 배관 | 길이 400mm |
| 몸체(B) | 높이 : 150mm / 넓이 : ∅100 |
| 하부 배관 규격 | ∅50A ~ 75A |
| 용도 | 아파트/오피스텔/호텔/빌라/다가구주택/전원주택/기타 |
① 능동형 벤트드레인은 광범위한 다량의 공기통기와 배수력, 소음, 악취, 해충, 각종 바이러스 차단과 사후에 유지 관리의 편리성까지 더한 배수구의 혁신적인 친환경 벤트드레인입니다.

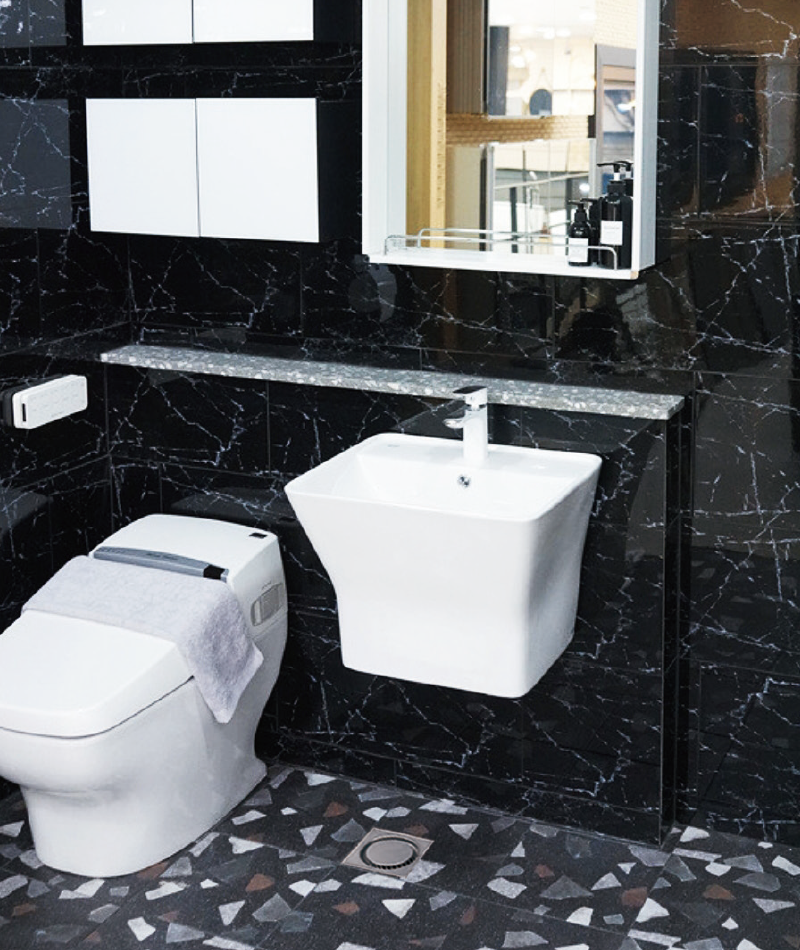

② 벤트드레인은 아파트, 오피스텔, 호텔, 모텔, 빌라(연립주택), 다가구 주택, 전원주택, 펜션 등 기존 불안전한 배수 시스템 및 모든 신축현장, 건물에 오·배수 통기 시스템을 제공합니다.
③ 벤트드레인은 냄새·해충을 2중 차단해주고 공기 통기와 배수를 원활하게 해주며, 자동체크로 열림과 차단이 간편합니다.

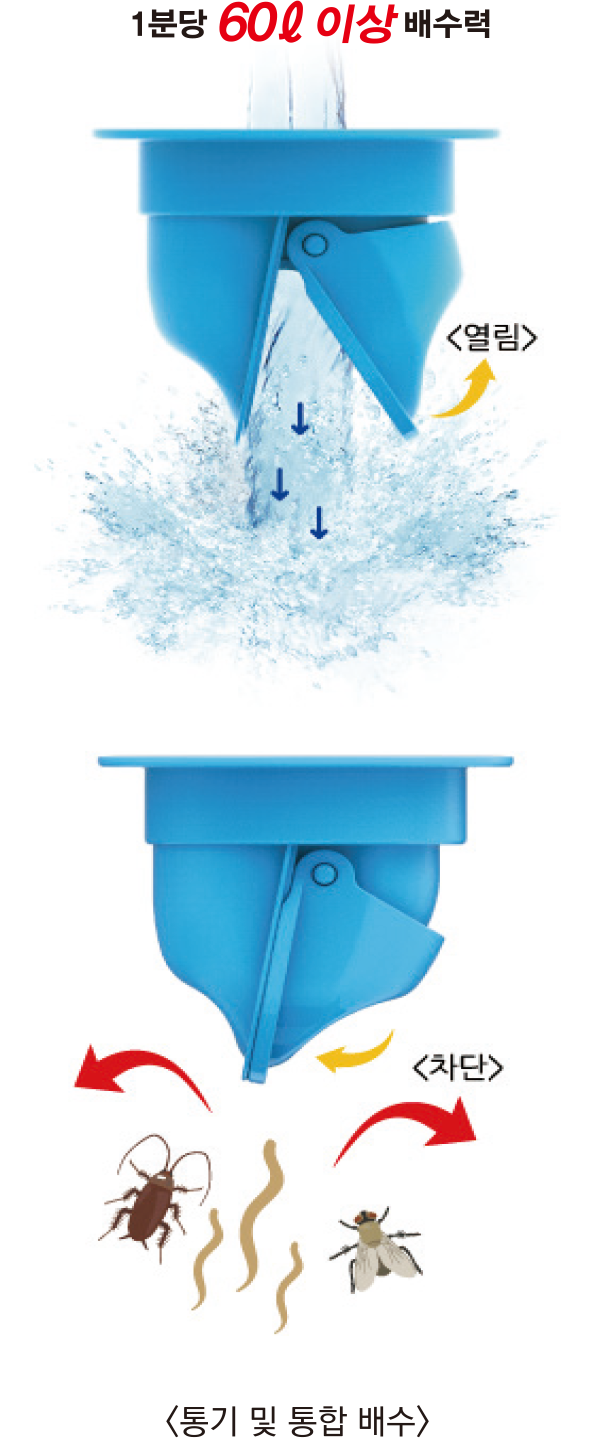

· 세면대 또는 바닥에서 배수가 시작되면 배수량에 따라 2중 트랩이 열리면서 배수와 공기를 연동으로 배수관 내에 직접 공급하게 되며 압력 차이 해소와 배수가 원활하다.
· 배수가 멈추면 트랩은 대기압 중력에 의해 자동체크 되어 배수관 내의 역한 냄새와 해충을 상하 2중 차단 트랩이 능동적으로 완벽하게 방지해 줍니다.

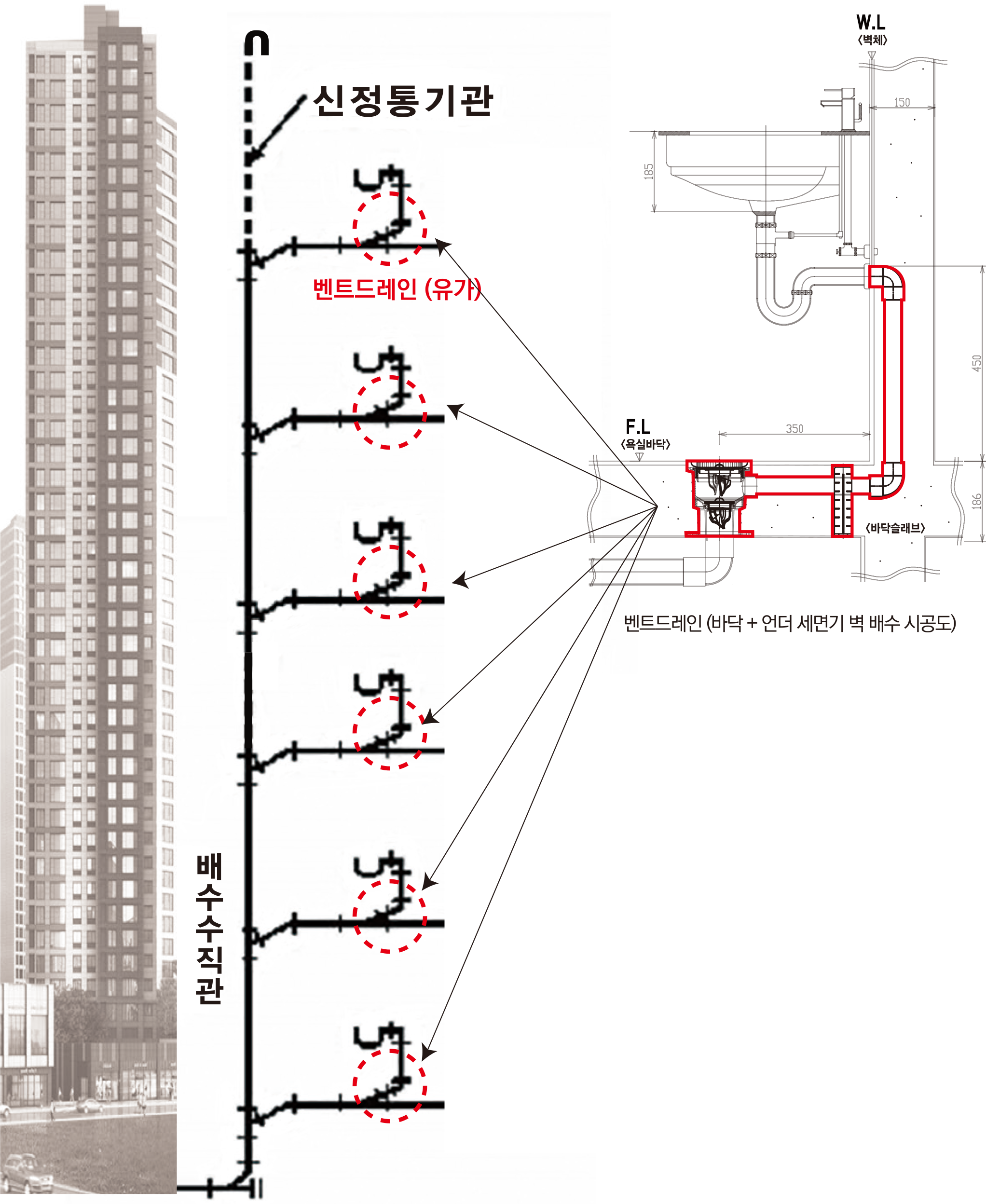

· 건축의 단독주택부터 아파트, 오피스텔, 기타 고층건물 배수관 내 공기 통기의 문제로 자기 사이펀작용 또는 유도 사이펀작용에 따라 봉수파괴로 인한 냄새, 해충 역류발생
· 건물 내부·외부가 복잡한 배관으로 연결되어 있으며, 건물 내부 천정 속 복잡한 배관의 간섭 때문에 배수 문제발생과 천정고 결정에 중요한 요인이 됨

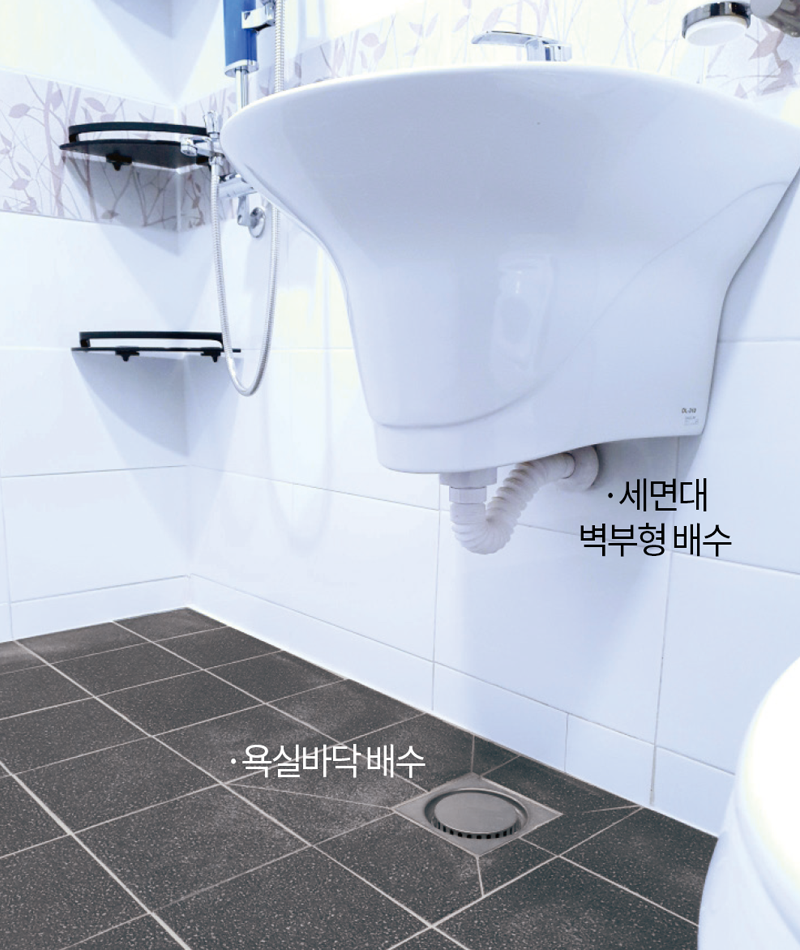

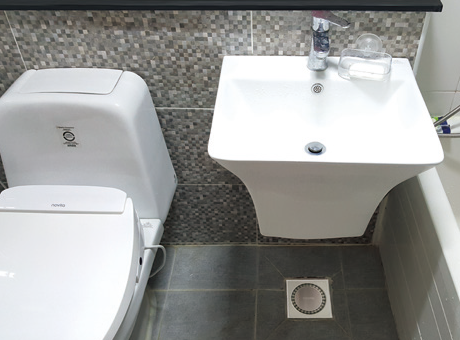

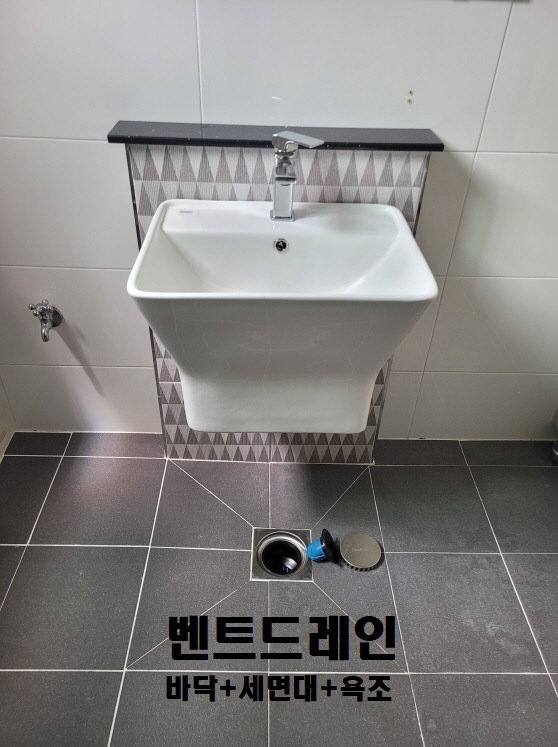

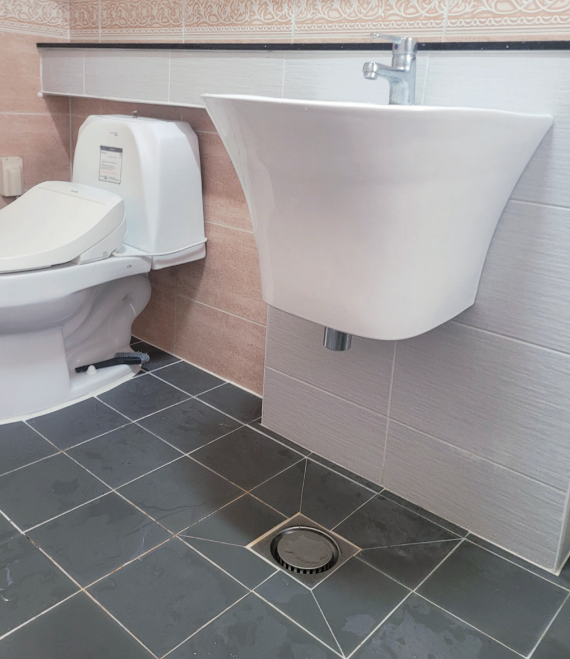

· 기초 바닥, 각층 바닥, 슬래브 욕실, 세면대, 기타 배수구 위치에 직접 설치 시공하여 드레인(유가)로 사용하기 때문에 내부의 복잡한 배관공사를 간편히 정리해줌
· 각종 자재비, 인건비, 공사비를 경감시켜 기존 배수 드레인 공사 대비 벤트 드레인을 사용하는 것이 더욱 경제적임

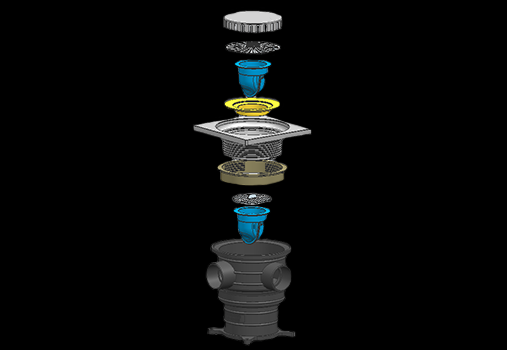

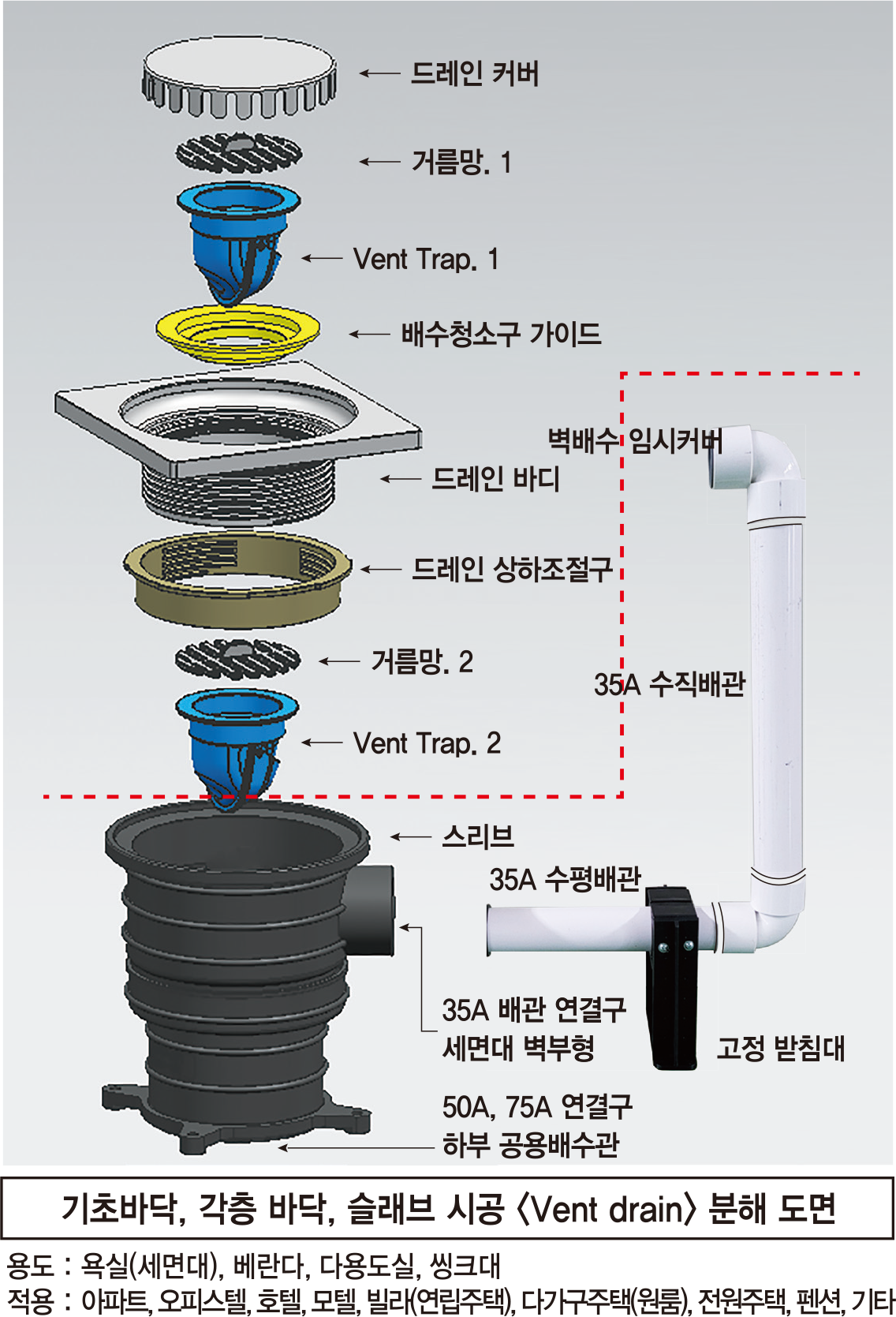

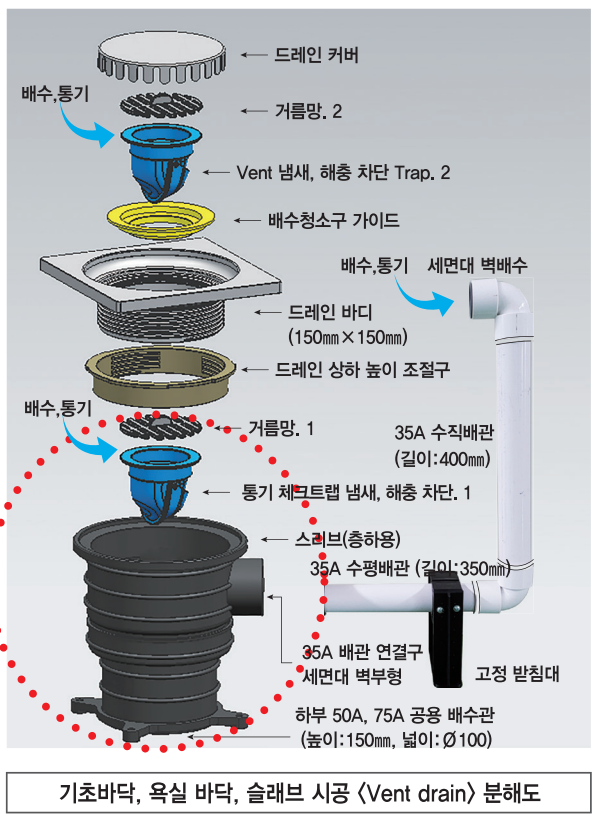

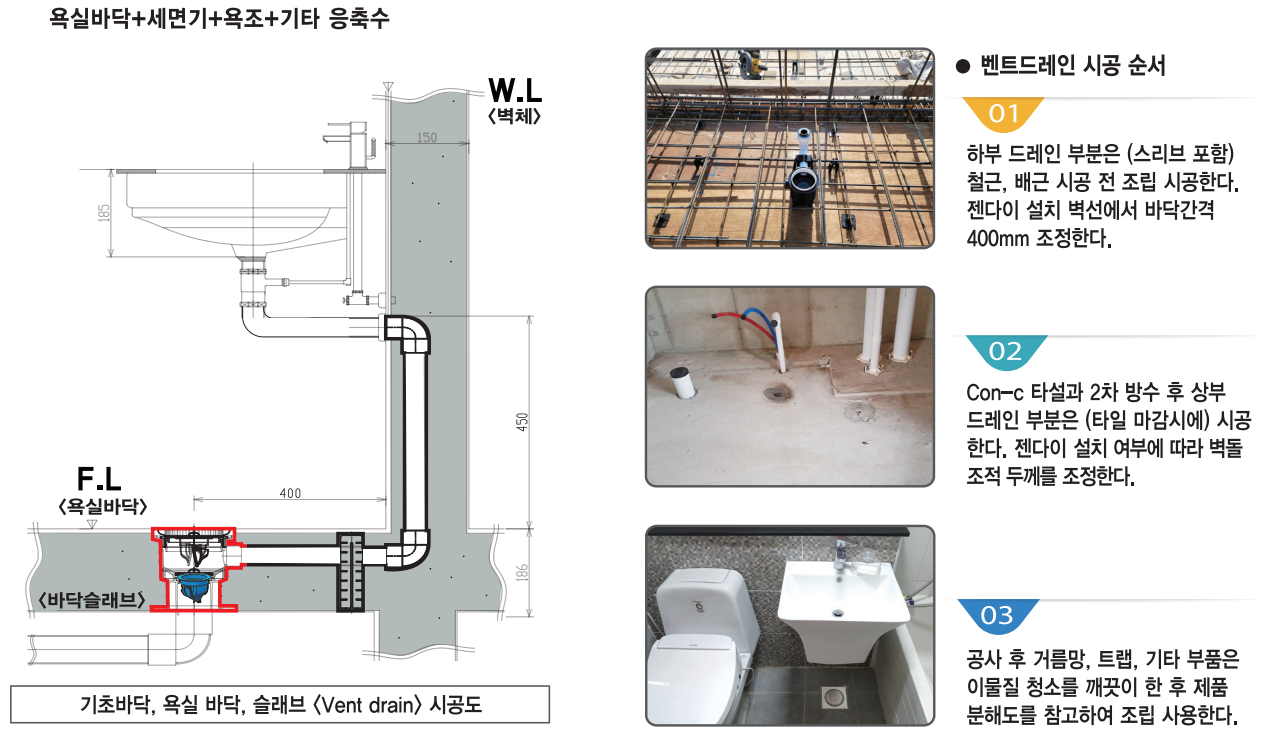

각 배관 결합부분은 PVC본드로 조립한다. 설계도면 검토 후 슬래브 바닥, 스리브 시공

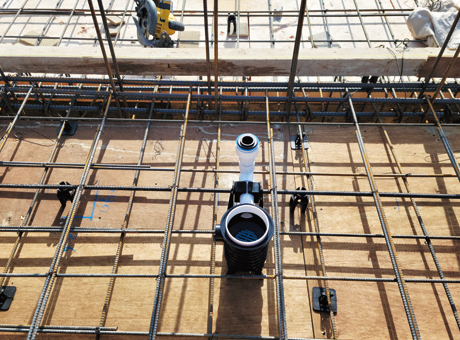

점선 아래 부분은 (스리브 포함) Con-c 타설 전 조립시공

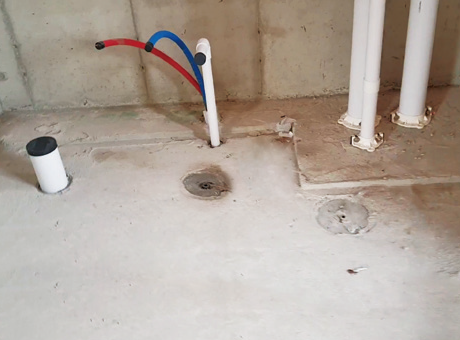

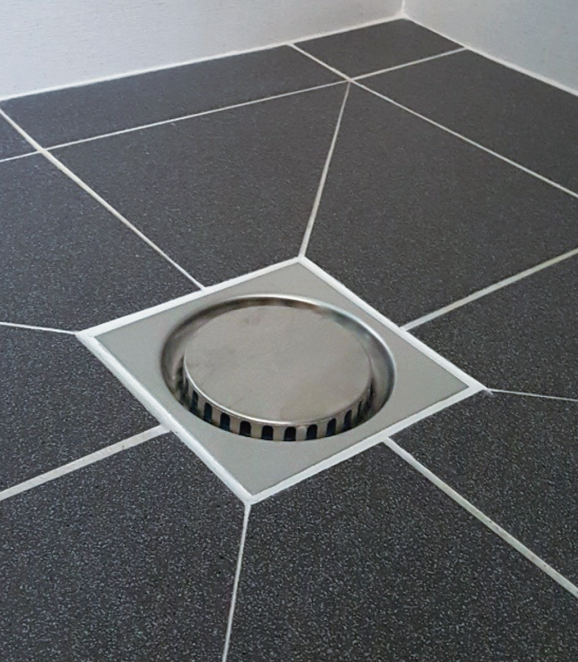

Con-c 타설 후 2차 방수 후 점선 윗 부분은 드레인 포함 타일 마감시 시공

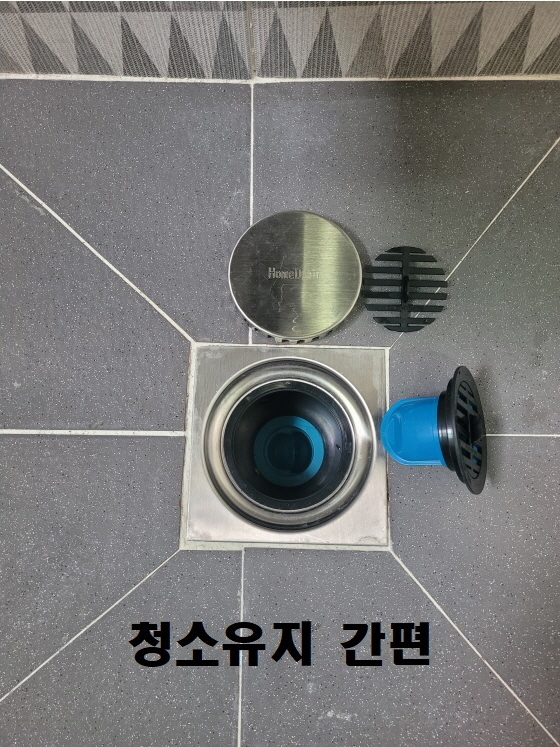

거름망, 트랩, 기타 부품은 공사 후 이물질 청소를 깨끗이 한 후 조립
