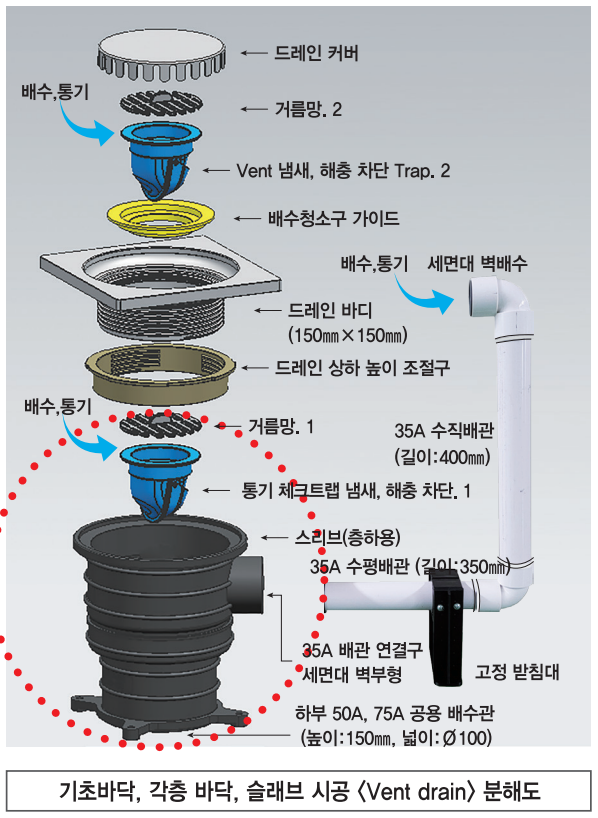

| 벤트드레인 제품상부/유가 | |
|---|---|
| 재질 | ABS, 스테인레스 |
| 규격 | 200X200 |
| 배관규격 | ∅100A |
| 드레인 | 상, 하 높이 조절기능 |
| 벤트드레인 제품하부/스리브 상, 하 | |
|---|---|
| 재질 | ABS |
| 측관 배관 규격 | ∅35A |
| 35A 수평 배관 | 길이 350mm |
| 35A 수직 배관 | 길이 400mm |
| 몸체(B) | 높이 : 150mm / 넓이 : ∅100 |
| 하부 배관 규격 | ∅50A ~ 75A |
| 용도 | 아파트/오피스텔/호텔/빌라/다가구주택/전원주택/기타 |
벤트드레인은 배수, 통기 시스템에서 배수와 통기가 자동상호연동되어 배수시에 공기가 필요할때에 도미노식으로 열리어 원활한 배수후에 즉시 닫히므로 벤트드레인에서 냄새, 해충, 각종 바이러스를 방지하여 줍니다.
벤트드레인을 사용, 설계, 공사하는 장점은 여러개의 통기배관과 통기밸브를 대신하여 공기를 직접 공급하여 변기, 욕실바닥, 세면대, 욕조, 위생기구에 물이 빨려 내려가는 음압, (각종사이펀) 으로 인한 (봉수파괴) 문제를 해결합니다.

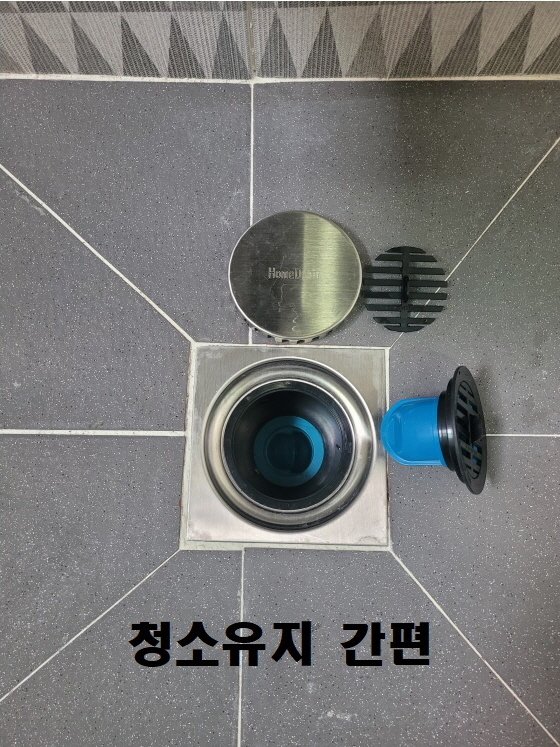

완벽한 마감을 위한 높이조절과 청소유지 관리가 편리하며 매우 실용적입니다.
각 배관 결합부분은 PVC본드로 조립한다. 설계도면 검토 후 슬래브 바닥, 스리브 시공
점선 아래 부분은 (스리브 포함) Con-c 타설 전 조립시공
Con-c 타설 후 2차 방수 후 점선 윗 부분은 드레인 포함 타일 마감시 시공
· 기초 바닥, 각층 바닥, 슬래브 욕실, 세면대, 기타 배수구 위치에 직접 설치 시공하여 드레인(유가)로 사용하기 때문에 내부의 복잡한 배관공사를 간편히 정리해줌
· 각종 자재비, 인건비, 공사비를 경감시켜 기존 배수 드레인 공사 대비 벤트 드레인을 사용하는 것이 더욱 경제적임
각 배관 결합부분은 PVC본드로 조립한다. 설계도면 검토 후 슬래브 바닥, 스리브 시공
점선 아래 부분은 (스리브 포함) Con-c 타설 전 조립시공
Con-c 타설 후 2차 방수 후 점선 윗 부분은 드레인 포함 타일 마감시 시공
거름망, 트랩, 기타 부품은 공사 후 이물질 청소를 깨끗이 한 후 조립
